Что такое корпус светодиодной трубки T12 с двойной печатной платой?

Корпус светодиодной трубки T12 с двойной печатной платой представляет собой внешнюю трубку из поликарбоната в сочетании с внутренним алюминиевым профилем, который удерживает две печатные платы светодиодов. В корпусе JE JE-34 используется трубка диаметром 38 мм, две позиции печатной платы размером 10 × 1,0 мм и место для внутреннего драйвера высотой до 16 мм. Его можно сконфигурировать для исполнения со степенью защиты IP20 или IP65, длиной от 600 мм до 2400 мм или изготовить по индивидуальной длине.

Это делает его корпусом для сборки OEM-труб, а не полноценной светодиодной лампой. Ваша команда по-прежнему выбирает светодиоды, разводку печатной платы, драйвер, проводку, метод герметизации торцевой крышки и окончательную электрическую конфигурацию. Корпус дает этим решениям определенную механическую отправную точку.

Посмотреть полную версиюПластиковая трубка светодиода T12 и алюминиевый корпус с двойной платойспецификацию перед подготовкой запроса на образец.

Что включает в себя корпус JE-34 T12 для сборки OEM-труб?

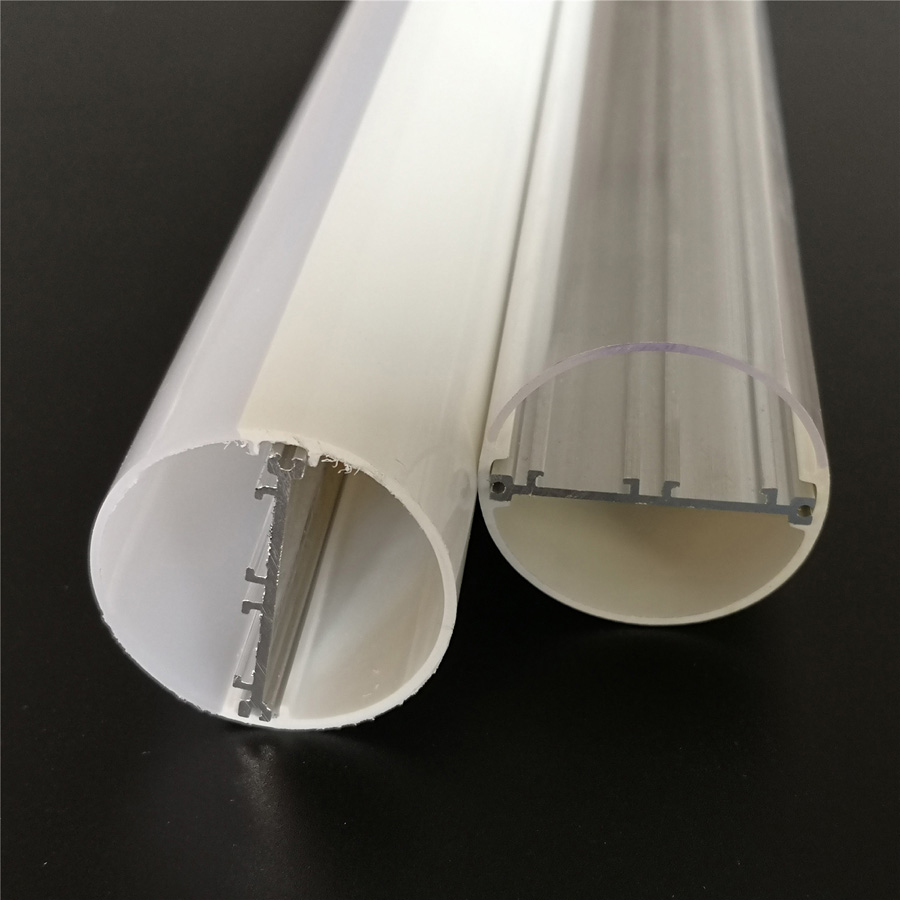

Корпус светодиодной трубки JE-34 T12 включает внешнюю трубку из поликарбоната, внутренний алюминиевый профиль 6063, две позиции для монтажа печатной платы, пластиковые торцевые крышки и место для внутреннего драйвера. Внешняя трубка может быть прозрачной или матовой, а толщина диффузора варьируется от 0,6 мм до 2,0 мм.

Стандартный диаметр 38 мм. Доступная длина труб составляет от 600 мм до 2400 мм, а для соответствующих проектов доступны нестандартные длины. Однако эти размеры не следует рассматривать как полный механический чертеж. Посадку печатной платы, зацепление торцевой крышки, прокладку выводов и зазор драйверов по-прежнему необходимо сверять с реальными компонентами.

Для OEM-покупателя ключевым моментом является то, что JE поставит корпус из экструдированного пластика и алюминия для вашей сборочной линии. JE управляет линиями экструзии пластика и алюминия, изготовлением форм, тестированием, утверждением образцов и контролем качества массового производства для проектов светодиодных профилей.

Как два канала печатной платы и внутренний алюминиевый профиль расширяют пространство дизайна?

Два канала печатной платы позволяют распределить светодиоды по двум платам вместо того, чтобы размещать каждый светодиод, подключение драйвера и термоинтерфейс на одной узкой печатной плате. Это создает больше возможностей для выбора мощности лампы и решений по компоновке, но не гарантирует конкретную мощность. Окончательный предел зависит от типа светодиода, конструкции платы, тока, выбора драйвера, тепловых испытаний и завершенной сборки.

Двойные позиции печатной платы размером 10 × 1,0 мм, внутренний зазор для драйверов и тепловая поддержка

Каждое положение печатной платы указано размером 10 × 1,0 мм. Прежде чем оснастить или утвердить образец, убедитесь, что ширина и толщина вашей платы соответствуют этим положениям. Плата, которая подходит под номинальный швеллер, но смещается при сборке, может создавать неравномерность освещения, давление проводки или плохой контакт с алюминиевым профилем.

Внутреннее пространство для драйверов имеет высоту до 16 мм. Измерьте корпус драйвера, изоляцию, разъемы и все детали, предназначенные для снятия натяжения, а не только этикетку драйвера. Зазор, который выглядит приемлемым на чертеже компонента, может исчезнуть, если провода согнуты внутри трубки.

Алюминиевый профиль образует металлическую структуру под печатными платами и помогает отводить тепло от плат. Это не заменяет термическую проверку. Проверьте всю лампу с выбранными светодиодами, печатной платой, драйвером, торцевыми крышками и ориентацией установки.

Почему алюминиевая вставка 6063 помогает отделить управление теплом от рассеяния света

Алюминиевая вставка 6063 и трубка из поликарбоната выполняют разные функции. Алюминиевый профиль поддерживает печатные платы и обеспечивает более подходящий путь для теплопередачи, чем один пластик. Поликарбонатная трубка образует видимый внешний корпус и рассеиватель, защищая внутренние части и одновременно формируя внешний вид лампы.

Такое разделение полезно в корпусе светодиодной трубки T12 с алюминиевой вставкой, поскольку оптическую крышку можно выбрать по внешнему виду и передаче, не заставляя пластик нести всю механическую и тепловую нагрузку. Фактические термические результаты по-прежнему зависят от контакта между печатной платой и профилем, давления сборки, расстояния между светодиодами, мощности драйвера и потока воздуха вокруг готовой трубки.

Какая печатная плата, драйвер, длина и оптические детали должны быть одобрены перед отбором проб?

Утвердите механический чертеж вместе со списком электрических и оптических деталей. Образец корпуса полезен только в том случае, если он представляет сборку, которую вы планируете производить.

Подтвердите расстояние между печатными платами, высоту драйвера до 16 мм, длину трубки, посадку торцевой крышки и зазор для проводов.

• Печатная плата подходит:Проверьте расположение двух плат размером 10 × 1,0 мм, зазор от края платы и то, как платы удерживаются во время сборки.
• Пакет драйверов:Проверьте полную высоту драйвера относительно доступного пространства до 16 мм, включая клеммы, гильзы и провода.
• Длина трубки:Выберите длину от 600 мм до 2400 мм или отправьте необходимую нестандартную длину. Учитывайте торцевые крышки и полезную внутреннюю длину сборки.
• Торцевые заглушки:Утвердите размеры пластиковой торцевой крышки, метод крепления, выход кабеля и расположение прокладки или уплотнения, если в лампе будет использоваться конструкция со степенью защиты IP65.
• Проводка:Убедитесь, куда входят входные провода, как они поворачиваются внутри трубки и можно ли собрать соединения драйвера или печатной платы без пережатия изоляции.

Эти проверки предотвращают распространенную ошибку при отборе проб: утверждение диаметра трубки, при этом оставляя нерешенными вопросы о торцевой крышке и интерфейсе привода.

Выбирайте прозрачный или матовый поликарбонат в зависимости от требований к светопропусканию, бликам и внешнему виду.

JE указывает, что светопропускание превышает 95 % для прозрачных крышек и выше 85 % для молочно-белых крышек. Прозрачный поликарбонат сохраняет больше выходной мощности, но лучше показывает внутренние светодиодные точки и может создавать более заметные блики. Молочное или матовое покрытие смягчает внешний вид и лучше скрывает компоненты, при некотором снижении пропускания.

Выберите крышку, проверив шаг светодиодов, требуемую визуальную однородность, угол обзора и целевой внешний вид. Приведенные цифры трансмиссии описывают вариант покрытия; они не предсказывают свет, излучаемый вашей полной лампой. Если внешний вид является основным требованием, попросите соответствующий образец диффузора.

Когда подходит конструкция IP20, а когда необходима герметизация IP65?

IP20 обычно подходит для сухой установки внутри помещений, где трубка защищена от воды, а корпус не требует герметичной конструкции. Это практичный выбор для многих внутренних светильников, но окончательное применение по-прежнему определяет, приемлемо ли открытое или негерметичное расположение.

Используйте вариант конструкции IP65, если готовый светильник может подвергаться воздействию пыли или водяных струй, а проект требует такого уровня защиты корпуса. Корпус сам по себе не определяет окончательный рейтинг IP. Уплотнения, торцевые крышки, кабельные вводы, расположение драйверов, допуски сборки и производственный контроль — все это влияет на результат. Подтвердите требуемый метод испытаний и оцените готовую лампу, а не предполагайте, что корпус IP65 автоматически делает весь светильник IP65.

Компания JE поставляет светодиодную трубку в сборе или корпус для самостоятельной сборки?

JE поставляет систему корпусов светодиодных трубок для сборки OEM и ODM, а не готовую электрически сертифицированную лампу, если эти дополнительные услуги не определены в отдельном проектном соглашении. Вы предоставляете или утверждаете светодиодные платы, драйвер, проводку и окончательную конфигурацию лампы.

Такое расположение подходит производителям освещения, которым нужен пластиковый корпус светодиодной трубки T12 с алюминиевой вставкой и которые хотят контролировать электронику. Это может не подойти покупателю, который ищет готовую к установке, полностью собранную сменную лампу. Прежде чем размещать производственный заказ, уточните объем поставок, ответственность за тестирование, маркировку и нормативные требования.

Требования к индивидуальной сборке см.Детали корпуса светодиодной трубки T12с командой инженеров JE.

Как американским OEM-покупателям следует перейти от проверки чертежей к образцам и производству?

Отправьте JE длину трубки, чертежи печатной платы, размеры драйвера, план вывода проводов, требования к торцевым заглушкам, оптические предпочтения и необходимую IP-конструкцию. Включите среду установки и целевой процесс сборки. Если на двух платах используется разное расположение светодиодов или они обслуживают разные оптические зоны, четко покажите это на рисунке.

Затем JE может просмотреть требования к экструзии и оснастке, подготовить образцы и подтвердить механические интерфейсы перед массовым производством. Используйте образец, чтобы проверить посадку платы, зазор драйвера, прокладку проводов, внешний вид диффузора, крепление торцевой крышки и, где это применимо, процесс герметизации для версии IP65.

Начните сJE-34 T12 корпус с двойной печатной платойстраницу, затем свяжитесь с JE и сообщите свои чертежи и желаемое количество. Чем раньше эти проектные затраты будут зафиксированы, тем меньше вероятность того, что решение о дешевом жилье впоследствии превратится в дорогостоящую замену сборки.
