Корпус трубки LED T8 с печатной платой 10 мм: часто задаваемые вопросы для покупателей из США, проверка соответствия и руководство по выбору поставщиков на 2026 год

Ключевые выводы для покупателей освещения в США

ФразаJE полуалюминиевый/полупластиковый трубчатый корпусописывает практическую архитектуру этой категории продуктов: алюминиевое основание 6063 удерживает светодиодную плату и помогает управлять теплом, а рассеиватель из поликарбоната образует видимую оптическую крышку. Это разделение имеет значение. Алюминий придает печатной плате стабильную монтажную поверхность и предсказуемую механическую основу; рассеиватель контролирует внешний вид, пропускание света и доступ к доске. Это не просто декоративная оболочка.

Для покупателей из США первый вопрос — не цена. Это совместимость. Печатная плата толщиной 10 мм уже, чем многие обычные светодиодные ламповые платы, и драйвер должен помещаться внутри корпуса, не прижимаясь к рассеивателю и не мешая торцевым крышкам. JE-28 указан с максимальной высотой драйвера 12 мм, поэтому детали корпуса драйвера, проводки, изоляции и защиты от натяжения следует проверять вместе, а не по отдельности.

Стандарт JE-28 имеет степень защиты IP20. Это делает его пригодным для сушки внутренних светильников и модернизированных трубчатых сборок, а не для автоматической мойки зон или открытых светильников. JE также предлагает водонепроницаемые корпуса трубок для таких применений, как освещение растений, холодильников и открытых парковок, но их следует указывать как соответствующую водонепроницаемую конфигурацию. Начните сКорпус трубки JE LED T8 с печатной платой 10 ммспецификацию и запросите точный чертеж перед утверждением производственного заказа.

Характеристики корпуса JE-28 LED T8: размеры, материалы и варианты конфигурации

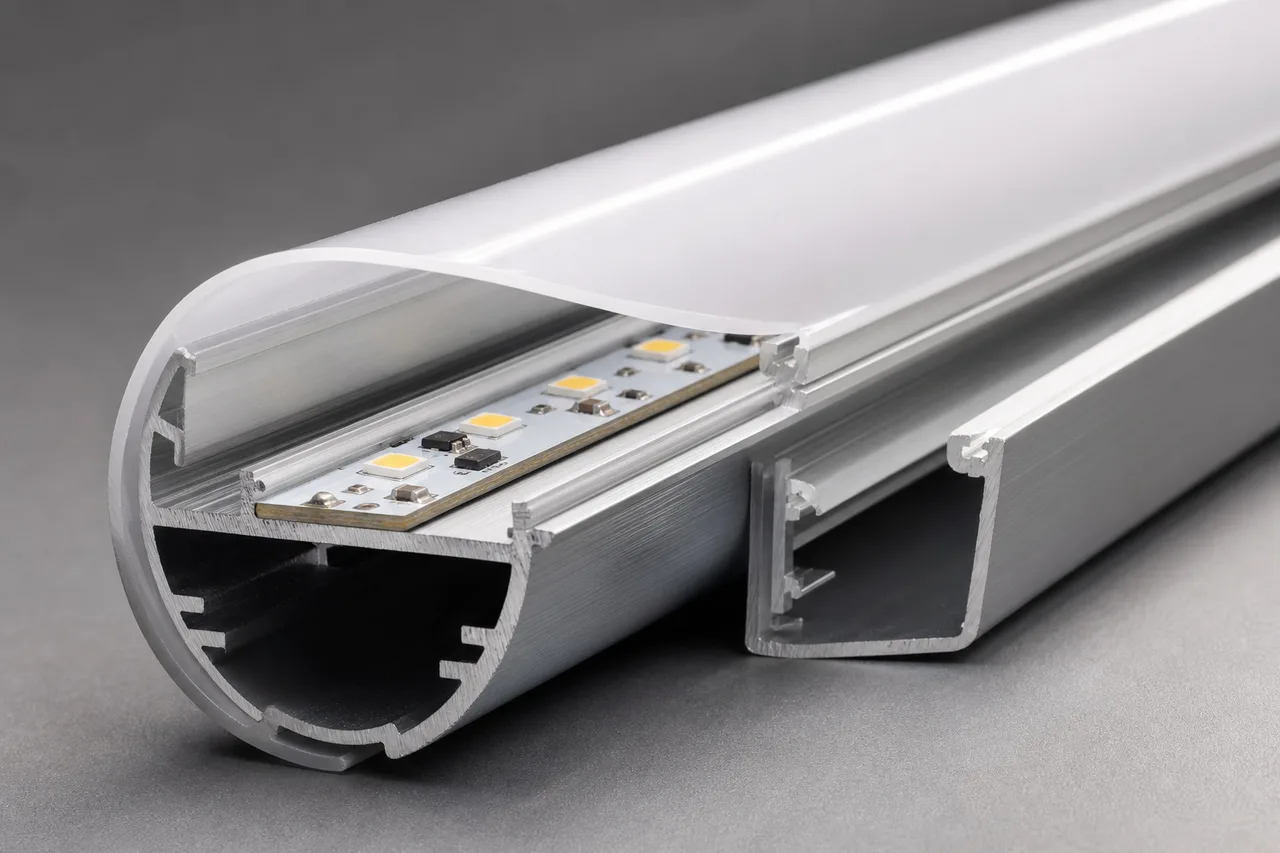

JE-28 представляет собой корпус T8 толщиной 26 мм, рассчитанный на печатную плату размером 10 x 1,2 мм. Этот размер является отправной точкой механической квалификации. Плата номинальной шириной 10 мм все равно может создавать проблемы, если высота ее компонентов, паяные соединения, расположение разъемов или метод монтажа отличаются от образца, использованного при разработке корпуса.

В корпусе используется алюминиевое основание 6063 с диффузором из поликарбоната и пластиковыми торцевыми крышками. JE указывает внутреннее расположение драйверов и максимальную высоту драйвера 12 мм. Доступные длины варьируются от 600 мм до 2400 мм, также возможна длина по индивидуальному заказу. Длина, отделка диффузора, стиль торцевой крышки и положение излучателя должны рассматриваться как единое решение при сборке, поскольку каждое из них влияет на установку, распределение света и упаковку.

Как проверить корпус T8 перед заказом: проверка печатной платы, драйвера, диффузора и торцевой крышки

Корпус может выглядеть правильно на странице каталога, но все равно выйти из строя во время сборки. Обычные причины не столь драматичны: высота динамика на несколько миллиметров выше, плата прогибается под диффузор, торцевая крышка не надежно удерживает трубку или разъем не оставляет места для внутреннего изгиба провода. Квалифицируйте всю сборку, а не только алюминиевый профиль.

1. Подтвердите контур печатной платы.Отправьте JE фактический чертеж платы, включая ширину 10 мм, толщину 1,2 мм, монтажные отверстия, медные ограничители, разъемы и самые высокие компоненты. Не полагайтесь только на номинальный размер платы.
2. Проверьте конверт водителя.Сравните максимальную высоту и ширину водителя с ограничением корпуса в 12 мм. Включите в анализ зазоров клеммы, термоусадку, изолирующие втулки и выходы проводов.
3. Проверьте посадку диффузора.Проверьте выбранную крышку из поликарбоната на предмет зацепления, изгиба, видимых горячих точек и силы снятия. Слишком узкий диффузор может вызвать нагрузку на экструзию; слишком свободный может греметь во время транспортировки.
4. Проверьте торцевые крышки и проводку.Подтвердите материал колпачка, метод крепления, проход провода, доступ к разъему, а также то, должна ли готовая трубка соответствовать определенному стандарту установки или интерфейсу крепежа заказчика.
5. Утвердить готовый образец.Подайте питание на собранную трубку, проверьте тепловые характеристики и внешний вид света, затем проверьте вставку в целевое приспособление или зажимы. Запишите утвержденные версии компонентов перед размещением производственного заказа.

Если в проекте предусмотрены малые зазоры между приспособлениями, попросите чертеж экструзии и физический образец. Образец также выявляет проблемы с упаковкой и обращением, которые не показаны на чертежах. Длинные трубки могут иметь следы диффузора, повреждение торцевой крышки или небольшую деформацию, если дизайн коробки не соответствует длине поставки. Их недорого исправить до массового производства и дорого исправить после поставки в США.

Часто задаваемые вопросы: Является ли корпус светодиодной трубки JE-28 T8 водонепроницаемым или подходит для наружного освещения и освещения морозильной камеры?

Стандартная спецификация JE-28, поставляемая JE, соответствует IP20, поэтому его следует рассматривать как корпус для сухого размещения. Это различие имеет решающее значение для покупателей, определяющих освещение растений, освещение холодильников, открытую парковку или любую установку, подверженную воздействию конденсата, брызг, пыли или циклических температур. Компания JE заявляет, что предлагает водонепроницаемые корпуса T8 для специальных применений, но водонепроницаемая версия должна быть указана и указана отдельно.

Подойдет ли печатная плата диаметром 10 мм и внутренний драйвер к этому корпусу трубки T8?

Да, JE-28 рассчитан на печатную плату размером 10 x 1,2 мм и внутреннее расположение драйверов с максимальной высотой драйвера 12 мм. Это не означает, что подойдет любая плата толщиной 10 мм и любой внутренний драйвер. Самый высокий светодиод, конденсатор, разъем и припаянный провод вашей платы должны оставаться в пределах доступного внутреннего зазора. Отправьте JE файл печатной платы и техническое описание драйвера для проверки соответствия, а затем проверьте результат на заполненном образце.

Как работают образцы, минимальный заказ, нестандартная длина, оснастка и доставка экспедитору в США?

JE заявляет, что может предоставить образцы, расценки, нестандартную длину, экструзию OEM/ODM и доставку на экспедиторский склад клиента. Коммерческие детали зависят от выбранного профиля, диффузора, торцевых заглушек, состояния оснастки, количества, упаковки и места назначения. Запросите время выполнения образца, минимальный заказ для производства, стоимость оснастки, если требуется частная форма, допуск на длину обрезки, размеры коробки и документы, поставляемые вместе с поставкой. Если ваша команда пользуется услугами экспедитора из США, укажите адрес склада и требования к маркировке груза до окончательного составления предложения.

JE Dongguan Manufacturing, OEM/ODM экструзия и документация по готовым светильникам

JE, официально Dongguan Jinen Lighting Technology Co., Ltd., производит экструдированные светодиодные компоненты освещения в Дунгуане, Китай. В ее ассортимент входят алюминиевые профили для светодиодов, пластиковые профили для светодиодов, трубки и рассеиватели из ПК, корпуса для трубок T5, T6, T8, T10 и T12, а также корпуса для светильников с тройной защитой. Такая широта продукта полезна, когда проект меняет размер или конструкцию после первого прототипа. Покупатель может сравнить полуалюминиевый корпус, полностью алюминиевое основание или трубку другого диаметра от одного и того же поставщика, вместо того, чтобы перезапускать весь процесс поиска.

JE поддерживает общедоступные и частные формы, экструзию OEM/ODM и работу по индивидуальным проектам. Использование общедоступных форм может иметь смысл для стандартной геометрии JE-28, если профиль уже соответствует вашим требованиям к печатной плате и диффузору. Частная форма становится более безопасной, когда вам нужен нестандартный соединительный карман, другая функция монтажа, фирменная торцевая крышка или измененное поперечное сечение. Правильный выбор зависит от ожидаемого объема и степени контроля над будущими поставками.

Для американских импортеров и заводов по производству освещения документация должна включать больше, чем просто фотографию продукта. Запросите чертеж профиля, описание материала, вариант диффузора, допуск по длине, спецификацию торцевой крышки, сведения об упаковке и электрическую информацию для готового светильника. Сам корпус — это не то же самое, что сертифицированная готовая светодиодная трубка. Если ваш клиент, AHJ, дистрибьютор или спецификация проекта требуют определенных списков или документов о соответствии, определите это требование до того, как проект будет заморожен.

JE также заявляет, что обслуживает оптовиков, подрядчиков, фабрики осветительных приборов и заказчиков индивидуальных проектов. Это делает поставщика подходящим как для закупки компонентов, так и для разработки трубок под частной торговой маркой, при условии, что коммерческий объем четко описан. Укажите утвержденный чертеж, образцы фотографий, номер версии и выбранные материалы в закупочной документации. Это предотвращает знакомую проблему при выборе экструзионных материалов: запасную партию, которая по размерам близка, но фактически не взаимозаменяема.
