Полное руководство по корпусу светодиодной трубки T8 с печатной платой толщиной 10 мм, 2026 г.: тепловые данные, соответствие требованиям 3D CAD и UL

Резюме: ключевые выводы для производителей коммерческих светодиодов в США

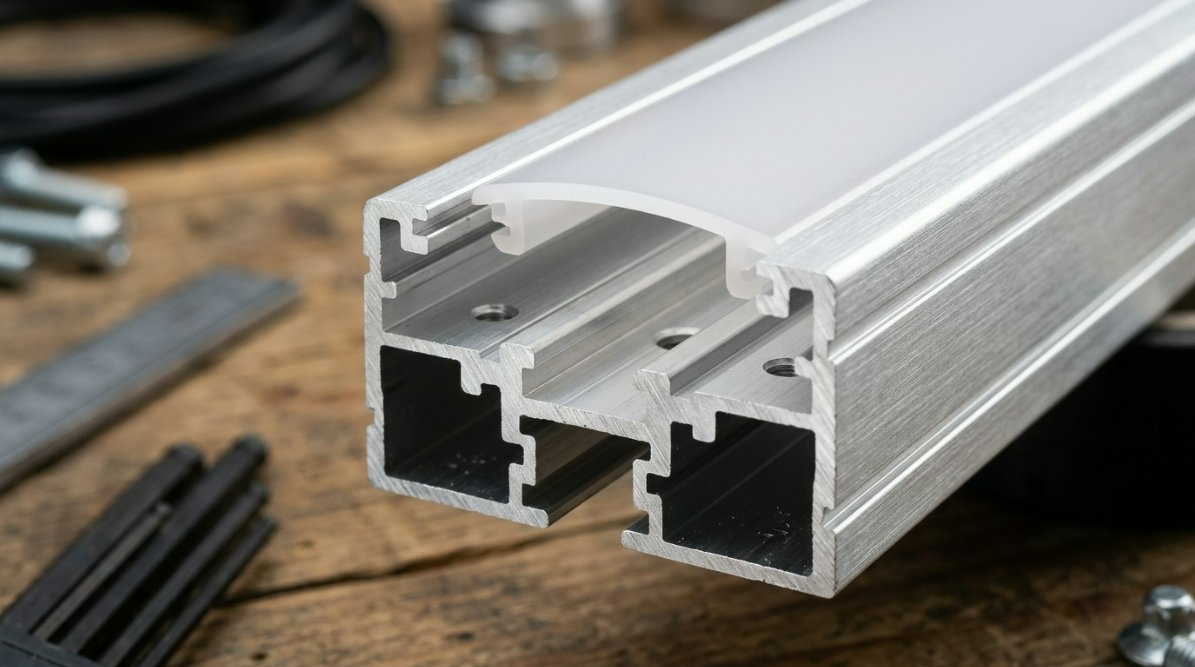

В высококонкурентной отрасли коммерческого освещения Северной Америки успех определяется рентабельностью и эффективностью. Поскольку разработчики освещения стремятся оптимизировать производительность и одновременно сократить производственные затраты, структурный формат линейной трубки Т8 остается доминирующим фактором. Наш флагманКорпус светодиодной трубки премиум-класса T8 с печатной платой 10 ммпредставляет собой огромный эволюционный шаг. Подбирая площадь алюминиевого профиля специально для стандартных печатных плат толщиной 10 мм, мы устраняем мертвое пространство в конструкции, уменьшаем вес корпуса и снижаем затраты на сырье без ущерба для жесткости.

Для американских дистрибьюторов, подрядчиков и производителей оригинального оборудования (OEM) эта специализация означает более простое управление температурным режимом, предсказуемые электрические характеристики и прямую физическую совместимость с автоматизированными высокоскоростными сборочными линиями SMT (технология поверхностного монтажа). JE продолжает поддерживать эти глобальные операции в качестве ведущего производственного партнера в Китае, сокращая разрыв между скоростями крупносерийного производства и строгими стандартами качества.

Усовершенствованное управление теплом: представляем прецизионный протокол ThermaCore 10 мм

Основным узким местом долговечности светодиодов является термическая деградация. Чтобы решить эту проблему для приложений с высокой производительностью, JE представилаПрецизионный протокол ThermaCore 10 мм. Эта методология проектирования оптимизирует площадь поверхности контакта между 10-миллиметровым держателем печатной платы и основой алюминиевого корпуса AL6063-T5. Сохраняя отклонения допусков менее 0,05 мм, этот протокол максимизирует эффективность теплопередачи непосредственно от диодов к внешним каналам рассеивания тепла.

Преодоление разрыва: подробные данные о тепловыделении и анализ экструзии

Наши экструзионные профили, изготовленные из конструкционного сплава AL6063-T5, действуют как высокоэффективные теплоотводы. В испытательных лабораторияхПрецизионный протокол ThermaCore 10 ммпродемонстрировал впечатляющую теплопроводность 200 Вт/м·К. Эта система снижает общее тепловое сопротивление до 18% по сравнению с обычными универсальными корпусами T8, которые подходят для печатных плат различной ширины. При непрерывной работе с напряжением 120/277 В температура перехода на уровне светодиодов постоянно остается ниже 65°C (149°F), что предотвращает снижение светового потока и гарантирует срок службы, превышающий 50 000 часов.

Ускорение проектирования: загрузка 3D-моделей CAD для индивидуальной модернизации

Чтобы сократить циклы проектирования для инженерных групп, JE предлагает комплексные модели 3D CAD (доступны в форматах STP, STEP и DWG). Эти точные цифровые модели позволяют быстро создавать прототипы, позволяя инженерам проводить тепловое моделирование методом конечных элементов (FEA) и физические проверки установки перед началом серийного производства. Эта структурная интеграция является ключом к разработке оптимизированных и долговечных линейных осветительных приборов для конкурентоспособных заявок на модернизацию.

Соответствие нормативным требованиям США: соответствие стандартам UL 2026 года и спецификациям DLC V6.0

Импорт и распространение продукции коммерческого освещения в Северной Америке требует строгого соблюдения норм безопасности и эффективности. Выбор соответствующих узлов имеет решающее значение при подаче заявки на сертификацию UL 1598 (светильники) и UL 1993 (лампы с самобалластом). JE'sСпециальные системы корпусов для светодиодных трубок JE T8используйте ударопрочный, огнестойкий поликарбонат (ПК), который легко соответствует классу воспламеняемости UL 94 V-0.

Обеспечение совместимости FCC, CE и RoHS для американского рынка.

Помимо тепловых характеристик, электромагнитная совместимость (ЭМС) и экологическая безопасность имеют жизненно важное значение для крупномасштабных муниципальных и корпоративных контрактов. Наши корпуса созданы для эффективной защиты высокочастотных драйверов, обеспечивая соответствие ограничениям класса B части 15 FCC. Кроме того, все материалы, используемые в производственных процессах JE, полностью сертифицированы CE и соответствуют требованиям RoHS, что гарантирует отсутствие в них опасных веществ и упрощает процедуру утверждения международной цепочки поставок.

Руководство по техническим характеристикам: таблица стандартных и высокопроизводительных корпусов для печатных плат диаметром 10 мм

Наша линейка продуктов включает несколько вариантов конфигурации, разработанных для удовлетворения различных архитектурных требований. Ниже приведена структурная матрица, демонстрирующая технические характеристики наших стандартных и высокопроизводительных водонепроницаемых вариантов:

Практическое пошаговое руководство: 4-этапная водонепроницаемая сборка корпусов T8

Обеспечение высокого уровня герметичности IP67 на линейных профилях требует тщательной подготовки и точного выполнения. Следуйте этой четырехэтапной процедуре установки, разработанной экспертами, для обеспечения максимальной надежности в полевых условиях.

Шаг 1: Прецизионная вставка печатной платы толщиной 10 мм и нанесение термопасты

Тщательно очистите алюминиевую подложку корпуса изопропиловым спиртом, чтобы удалить пыль и масла. Нанесите тонкий ровный слой непроводящей термопасты или проклейте липкую ленту с высокой теплопередачей по центральному каналу. Осторожно вставьте печатную плату толщиной 10 мм в направляющую для экструзии, убедившись, что она лежит ровно и под ней нет воздушных карманов.

Шаг 2. Закрепление крышки диффузора из поликарбоната (ПК)

Совместите диффузную крышку ПК с пазами для структурных замков. Сдвиньте или плотно прижмите крышку к направляющим, пока она не зафиксируется на месте. Убедитесь, что посадка одинакова по всей длине трубки, чтобы предотвратить неравномерное структурное давление на внутренние компоненты.

Шаг 3: Гидроизоляция IP67 и процесс повторной герметизации торцевой крышки

Введите силиконовый герметик нейтрального отверждения премиум-класса в углубления водонепроницаемых торцевых крышек. Пропустите соединительные провода через внутренние каналы резиновой втулки и прижмите торцевую крышку к срезу алюминиевого профиля корпуса. Закрепите узлы с помощью крепежных деталей из нержавеющей стали.

Шаг 4. Окончательное подключение выводов и испытание диэлектриков.

Выполните испытание на электрическое сопротивление и диэлектрическую стойкость (обычно называемое тестом Hi-Pot), чтобы убедиться в отсутствии короткого замыкания на алюминиевом профиле проводов высокого напряжения. Визуально осмотрите силиконовые шарики по периметру торцевой крышки, чтобы убедиться в полной герметичности.

Руководство по математическим и электрическим расчетам для нестандартной длины T8

Проектирование надежных индивидуальных установок требует глубокого понимания механических пределов нагрева и динамики мощности. Избегайте сбоев системы, используя приведенные ниже специализированные математические структуры.

Формулы нагрузки источника питания и точные расчеты мощности на фут

Чтобы обеспечить безопасную и стабильную установку, инженеры должны рассчитать совокупную потребность в электроэнергии и оставить безопасный запас для источников питания (обычно 20 % для драйверов класса 2 в условиях постоянной нагрузки).

1. Рассчитайте общее количество линейных метражей:
   L_total = (Количество трубок) x (Длина единицы в футах)

2. Определите максимальную потребляемую мощность (P_max):
   P_max = L_total x P_ft
   Где P_ft = потребляемая мощность на фут (например, 4,5 Вт/фут для высокоэффективных печатных плат толщиной 10 мм)

3. Рассчитайте необходимую минимальную емкость драйвера (P_driver):
   P_driver = P_max x 1,20 (включая стандартный запас по высоте в 20 %)

Пример:
   Учитывая 100 ламп Т8 длиной 4 фута, работающих при мощности 4,5 Вт на фут:
   L_total = 100 x 4 = 400 футов
   P_max = 400 x 4,5 = 1800 Вт
   P_driver = 1800 x 1,20 = требуемая совокупная мощность 2160 Вт.

Часто задаваемые вопросы (FAQ)

Совместимы ли корпуса печатных плат T8 толщиной 10 мм с экосистемами умного дома (Matter, Apple HomeKit, Amazon Alexa)?

Да. Поскольку наши корпуса представляют собой физические корпуса, предназначенные для поддержки стандартных светодиодных лент диаметром 10 мм, совместимость полностью зависит от выбранного вами светодиодного драйвера и контроллера. Заполнив внутреннее пространство 10-миллиметровыми интеллектуальными светодиодными лентами, совместимыми с Matter или Zigbee, вы можете интегрировать свою линейную систему освещения T8 с любой современной платформой умного дома.

Каковы точные допуски на резку и интервалы на метр для светодиодных лент шириной 10 мм?

Допуски на резку и параметры расстояния определяются выбранной вами конструкцией печатной платы. Конструктивно алюминиевые профили премиум-класса JE нарезаются с очень точным физическим допуском +/- 0,5 мм. Мы советуем инженерам оставлять зазор не менее 1,5 мм на каждом конце трубки, чтобы обеспечить безопасность медных проводов и клеммных колодок.

Каковы важные инструкции по безопасности для поддержания гибкой сертификации IP67/IP68?

Чтобы поддерживать высокую водо- и пыленепроницаемость IP67/IP68 в течение длительного срока службы, необходимо использовать высококачественные силиконовые герметики нейтрального отверждения, которые не вызывают коррозию медных дорожек. Всегда проверяйте, что внешние силовые кабели надежно проложены через резиновые сальники промышленного класса, и выполняйте испытания на перепад давления на партиях образцов, чтобы проверить целостность уплотнения.
