Как спроектировать светодиодные корпуса для условий на железнодорожном транспорте с высокой вибрацией

Подвижной состав — враждебная среда для электроники. Каждый раз, когда поезд врезается в стрелочный перевод, высокочастотная кинетическая энергия проходит от тележек вверх через шасси и прямо в потолочные панели. Когда транспортные власти жалуются на мерцающий свет в салоне или неработающие потолочные светильники, проблема редко заключается в самом светодиодном чипе. Неисправность почти всегда связана с механическим корпусом.

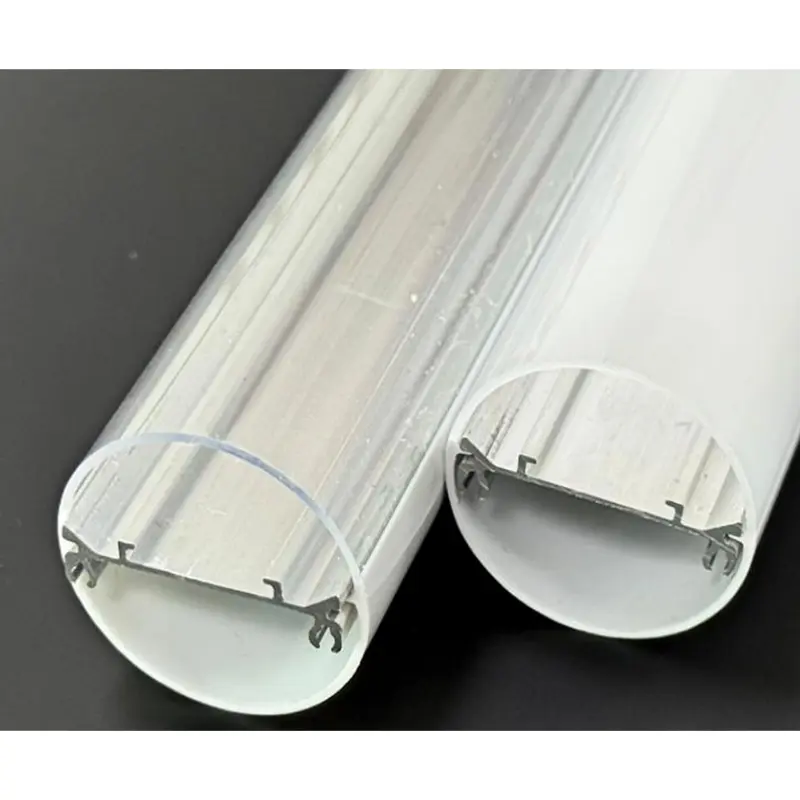

АнКорпус светодиодного фонаря для железнодорожного транспортаэто не просто декоративная крышка. Это структурный амортизатор, система терморегулирования и основной барьер безопасности. Если конструкция экструзии не учитывает гармонический резонанс, тепловое расширение или правила транзитной пожарной безопасности, система освещения выйдет из строя задолго до истечения номинального срока службы. Проектирование такой среды требует отказа от стандартных предположений о коммерческом освещении и разработки специально для постоянного, резкого движения.

Диагностика механических и термических неисправностей освещения подвижного состава

Чтобы спроектировать лучшее жилье, вам сначала нужно точно понять, почему существующие конструкции ломаются в полевых условиях. Железнодорожные условия подвергают осветительные приборы комплексному воздействию физических ударов, резких перепадов температур и ограниченного воздушного пространства. Если корпус спроектирован плохо, симптомы обычно проявляются в трех различных режимах отказа.

Микротрещины паяных соединений
Наиболее распространенной причиной мерцания огней поезда является механическая усталость. Когда алюминиевый светодиодный профиль жестко крепится к вибрирующей потолочной панели без надлежащего демпфирования, корпус передает эту кинетическую энергию непосредственно на внутреннюю печатную плату. Постоянное сгибание приводит к появлению микротрещин в паяных соединениях, соединяющих диоды с платой. Покупатели часто винят производителя печатной платы, но основная причина заключается в корпусе, в котором отсутствует внутренняя противоударная изоляция лотка для светодиодов.

Растрескивание поликарбоната и выброс диффузора
Поезда подвергаются суровым термическим циклам. Пассажирский автомобиль, припаркованный на ночь на железнодорожной станции, может упасть ниже нуля, а затем быстро нагреться при включении систем отопления, вентиляции и кондиционирования и освещения. Алюминий и пластик расширяются с разной скоростью. Если механические допуски между алюминиевым основанием и пластиковым диффузором слишком малы, тепловое расширение создает огромную нагрузку. Это вызывает «трещины» — сеть микроскопических трещин в поликарбонате — или, что еще хуже, приводит к тому, что диффузор прогибается и выскакивает из направляющей во время внезапного торможения.

Комплект для сжатия уплотнений IP65
Вагоны метро требуют агрессивных режимов очистки, часто включающих мойку под высоким давлением. Чтобы выдержать это, виброустойчивый корпус светодиодного транзитного освещения должен иметь надежный класс защиты IP65. Однако постоянная вибрация приводит к тому, что материалы прокладок низкого качества со временем выпрямляются — явление, известное как остаточная деформация при сжатии. Как только уплотнение теряет свою память, влага и чистящие химикаты обходят корпус, замыкая электрические компоненты.

Критерии выбора материала для соответствия EN45545 и гашения вибрации

Выбор материалов для освещения рельсов требует баланса между жесткостью конструкции и строгими требованиями безопасности пассажиров. Вы не можете просто использовать готовые коммерческие экструзии. Каждый компонент должен соответствовать строгим железнодорожным стандартам, в первую очередь EN45545, который регулирует пожаробезопасность и материалы, используемые в железнодорожных транспортных средствах.

Базовый профиль: алюминий 6063-T5.
Для основного конструкционного профиля отраслевым стандартом является алюминий 6063-T5. Закалка Т5 обеспечивает точные механические свойства, необходимые для алюминиевого светодиодного профиля для подвижного состава: он достаточно жесткий, чтобы охватить длину потолка вагона без провисания, но при этом достаточно пластичный, чтобы выдерживать низкочастотные вибрации без разрушения. Важно отметить, что алюминий 6063 обеспечивает отличную теплопроводность, выступая в качестве высокоэффективного теплоотвода для мощных светодиодных лент.

Диффузор: огнестойкий поликарбонат (ПК).
Что касается оптического покрытия, стандартный ПММА (акрил) слишком хрупок для применения на железнодорожном транспорте. Тяжелый удар разрушит его, создав опасные осколки. Стандартный ABS дешев, но не соответствует требованиям по дыму и токсичности, предусмотренным правилами транзитной пожарной безопасности.

Необходимо указать огнестойкий ПК (поликарбонат). ПК выдерживает прямое воздействие, не разбиваясь, что делает его идеальным для общественного транспорта с интенсивным движением транспорта. Что еще более важно, специальные рецептуры ПК могут соответствовать требованиям EN45545 уровня опасности 3 (HL3). Это означает, что в случае пожара в салоне пламя не будет распространяться по корпусу, а выделяемый дым будет оставаться ниже строгих порогов токсичности, необходимых для обеспечения безопасной эвакуации пассажиров.

Прокладки и торцевые крышки
Избегайте использования стандартного ПВХ или дешевой резины для уплотнений торцевых крышек. Обязательно использование EPDM или высококачественного силикона. Эти материалы устойчивы к экстремальным температурам и разрушению под воздействием ультрафиолета, сохраняя при этом отскок при сжатии, гарантируя, что корпус светодиодного светильника железнодорожного транспорта со степенью защиты IP65 останется водонепроницаемым даже после многих лет ежедневной вибрации.

Проверка тепловыделения с помощью теплового моделирования на основе искусственного интеллекта

Тепло – враг долговечности светодиодов. В коммерческом офисе светодиодный светильник излучает тепло в окружающий воздух. В высокоскоростных поездах корпус освещения часто утоплен в изолированную потолочную панель непосредственно под массивным тепловыделяющим воздуховодом системы отопления, вентиляции и кондиционирования. Температура окружающей среды вокруг светильника уже повышена, что резко снижает дельту-Т (разницу температур), необходимую для эффективного охлаждения.

Прежде чем резать дорогостоящий инструмент для нового профиля экструзии, необходимо провести цифровую проверку управления температурным режимом. Современные инженерные рабочие процессы теперь используют программное обеспечение для теплового моделирования с помощью искусственного интеллекта, чтобы точно моделировать, как тепло проходит через корпус в ограниченном пространстве.

Моделирование моделирует путь прохождения тепла от светодиода через термопасту к печатной плате и наружу через алюминиевые ребра 6063-T5. Решающие системы, управляемые искусственным интеллектом, могут быстро перебирать сотни геометрий ребер, регулируя толщину, расстояние и угол радиатора, чтобы найти точную конфигурацию, которая максимизирует площадь поверхности без добавления ненужного веса. Вес является важнейшим показателем при проектировании рельсового транспорта; тяжелые корпуса увеличивают общую массу поезда, что приводит к увеличению энергопотребления. Проверив рассеивание тепла в цифровом виде, инженеры могут спроектировать корпус светодиода с направляющей системой терморегулирования, который поддерживает температуру диодного перехода ниже 80°C, одновременно минимизируя массу алюминиевого профиля.

Проектирование для технологичности (DFM) в нестандартных алюминиевых и поликарбонатных профилях

Даже самая оптимизированная модель САПР бесполезна, если ее невозможно надежно изготовить в большом масштабе. Экструдирование алюминия и пластмасс требует точного контроля над потоком материала, скоростью охлаждения и трением матрицы. Компания Dongguan Jinen Lighting Technology (JE) управляет 20 экструзионными линиями по производству пластика и 5 линиями по производству алюминия, обеспечивая поддержку DFM для выявления структурных дефектов еще до этапа оснастки.

При проектированииизготовленный на заказ светодиодный корпус фонаря для рельсового транспорта, выполните следующие действия DFM:

1. Толщина балансировочной стенки:Убедитесь, что поперечное сечение вашего алюминиевого профиля имеет одинаковую толщину стенок. Толстые срезы остывают медленнее, чем тонкие. Если тяжелый монтажный фланец находится рядом с тонким ребром радиатора, неравномерное охлаждение приведет к деформации или скручиванию профиля на выходе из экструзионной головки. Переходы толщины сохраняйте постепенными.
2. Создавайте большие допуски на моментальную посадку для ПК:Поликарбонат сжимается при охлаждении. При проектировании соединительных направляющих, где диффузор ПК крепится к алюминиевому основанию, рассчитайте коэффициенты теплового расширения для обоих материалов. Оставьте точный температурный зазор. Если посадка слишком плотная, при нагреве поезда ПК выгнется наружу.
3. Каналы с глубокой прокладкой инженера:Для достижения уровня IP65 требуется нечто большее, чем просто сжатие куска силикона. Спроектируйте специальный U-образный удерживающий канал в алюминиевом профиле. Стенки канала должны быть достаточно глубокими, чтобы механически зафиксировать прокладку на месте, чтобы она не могла скатываться или смещаться под действием боковой вибрации.
4. Минимизация полостей в пластиковых профилях:Полые профили при экструзии пластика требуют сложных и дорогих штампов с внутренними оправками. По возможности спроектируйте крышку ПК как одностенный профиль с поддерживающими ребрами, а не как закрытую трубчатую секцию. Это снижает затраты на оснастку и ускоряет производство на экструзионной линии.

Приведение возможностей экструзии OEM в соответствие со стандартами транзитных закупок США

Вывод рельсового осветительного оборудования на рынок США требует изучения сложной сети спецификаций закупок, от локализованных руководств FTA до жестких сертификатов безопасности. Транспортные власти США оценивают заявки на основе долгосрочной надежности и соответствия требованиям, что перекладывает большую ответственность на производителя освещения и, как следствие, на его поставщиков компонентов.

Использование стандартных коммерческих профилей приведет к сбоям на этапах испытаний на удар, вибрацию и огнестойкость. Вам нужен OEM-партнер, чья производственная база уже соответствует требованиям транзитного уровня. JE поставляет OEM-производителям освещения по всему миру, предлагая как общедоступные формы для стандартных применений, так и частные формы для собственных, высокотехнических разработок.

Сотрудничая с производителем, который изначально понимает допуски, необходимые для алюминия 6063-T5 и поликарбоната, соответствующего EN45545, вы исключаете этап проб и ошибок при разработке продукта. Вы получаете корпуса, которые аккуратно соединяются друг с другом, плотно закрываются и выдерживают постоянное механическое воздействие в условиях железнодорожного транспорта. Для получения технических характеристик нестандартных профилей или для проверки существующих форм, готовых к транспортировке, оцените провереннуюOEM-производитель корпусов освещения метрокоторый может обеспечить точную механическую основу, необходимую для вашего следующего транзитного проекта.
