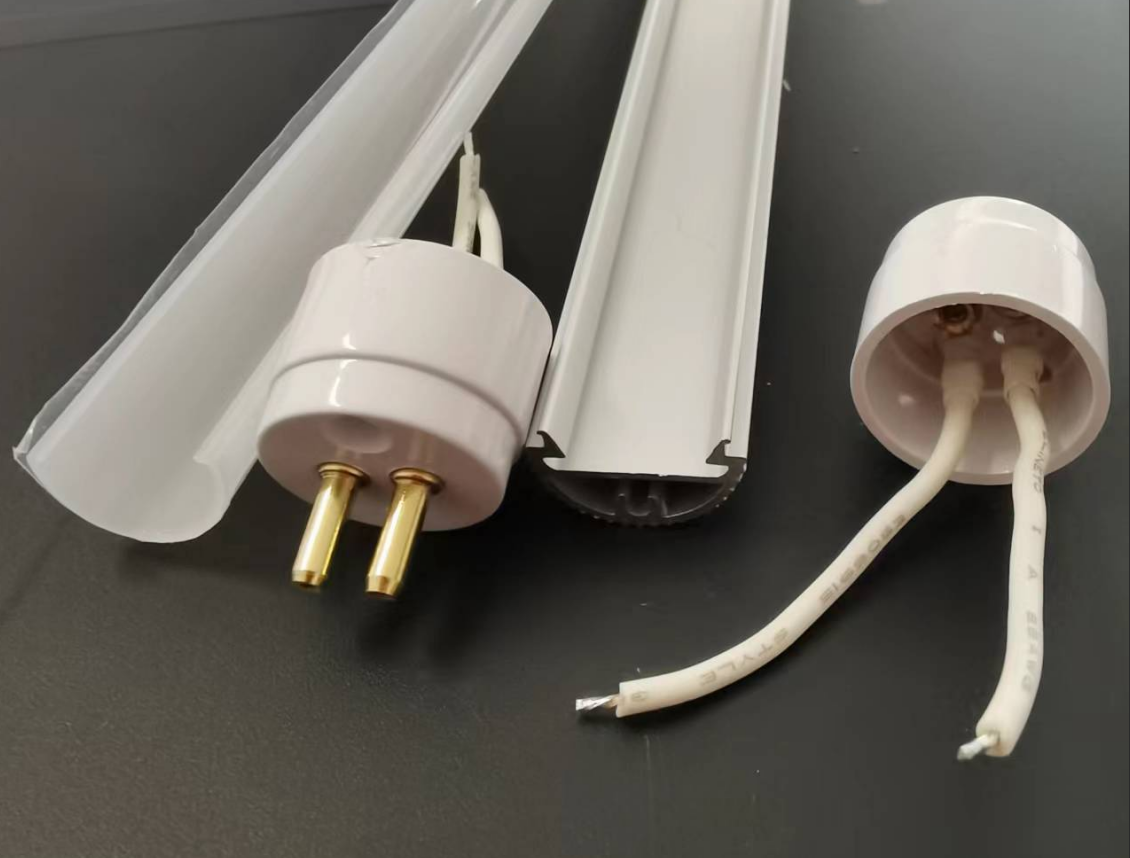

Проводка торцевой крышки G5

Для начала уточните, пожалуйста: что именно вы подразумеваете под словом «провод»?

В процессе производства светодиодных трубок T5 и G5 термин «однопроводной/многопроводной/беспроводной» обычно относится к количеству проводов, идущих от торцевой крышки, а не к методу питания самой трубки (одноконтактный/двухконтактный источник питания). Эти два понятия легко спутать.

• Однопроводной:Торцевая крышка выводит только один провод, обычно провод под напряжением (L) или нейтральный провод (N).
• Многопроводной (двухпроводной):Торцевая крышка выводит два провода, обычно один провод под напряжением и один нейтральный провод.
• Беспроводная связь:Сама торцевая крышка не выводит провода; контактов G5 всего два.

Как только это будет прояснено, последующую комбинационную логику станет легко понять.

Комбинация 1: один конец однопроводной + один конец беспроводной → несимметричная трубка с питанием

Это наиболее распространенная конфигурация встроенных светодиодных трубок T5 на рынке.

Способ подключения:Питание подается только с однопроводного конца. Этот единственный провод подключается либо к фазному, либо к нейтральному проводу, а другой провод (фазный или нейтральный) напрямую подключается к контакту на другом конце через внутреннюю схему трубки лампы. На беспроводном конце один контакт отвечает за механическую фиксацию и проводимость, тогда как другой контакт может быть не подключен или иметь внутреннее короткое замыкание.

Однако есть критичная производственная деталь: расстояние между контактами патрона лампы T5 G5 составляет всего 5 мм. Когда на один конец подается питание, два контакта расположены очень близко друг к другу, и неправильная внутренняя проводка может легко вызвать короткое замыкание. Таким образом, изоляция и расположение проводов внутри однопроводной торцевой заглушки являются ключевым показателем мастерства поставщика торцевой заглушки.

Сценарии применения:Офисное освещение, освещение полок супермаркетов, освещение шкафов, освещение витрин. В лампах этого типа обычно используется встроенный кронштейн, требующий только одного источника питания, что упрощает установку и не требует от конечных пользователей каких-либо знаний в области электротехники.

Комбинация вторая: по одному проводу с каждого конца → Двусторонняя ламповая трубка с питанием

Этот метод распространен в проектах инженерного ремонта.

Способ подключения:Выведите провод из цоколя лампы на обоих концах трубки лампы. Подсоедините один конец к проводу под напряжением (L), а другой конец к нейтральному проводу (N). Ток течет с одного конца и выходит с другого. Два контакта G5 внутри цоколя лампы закорочены, образуя один электрод.

Почему в технике предпочитают двухтактный источник питания?При модернизации старых патронов люминесцентных ламп оригинальные патроны G5 обычно подключаются параллельно, то есть два контакта имеют внутреннее короткое замыкание. Двусторонние лампы можно напрямую адаптировать к этому типу патрона без необходимости замены на непараллельный патрон. Если в параллельный патрон установлена ​​одноцокольная лампа, то при включении питания произойдет короткое замыкание. Это произошло в инженерном сообществе Гонконга; некоторые даже сожгли пластиковый корпус старого держателя.

Производственные меры предосторожности:Оба конца двустороннего цоколя лампы должны иметь выводы, но цвета проводов должны быть четко различимы (например, один конец имеет маркировку L, другой N), чтобы избежать обратного подключения проводов во время установки. Кроме того, внутренняя проводка двухцокольной люминесцентной лампы должна обеспечивать отсутствие электрического соединения между двумя концами; в противном случае произойдет короткое замыкание лампы.

Сценарии применения:Заводские цеха, автостоянки, склады и логистические центры. В этих местах часто требуется модернизация старых патронов люминесцентных ламп, а решения с двусторонним источником питания обеспечивают лучшую совместимость.

Комбинация 3: один конец с проводом под напряжением (двухпроводной) + один конец с заглушкой для беспроводной сети → улучшенный несимметричный источник питания

Эта комбинация представляет собой расширенную версию несимметричного источника питания, подходящую для сценариев с более высокими требованиями к безопасности и надежности.

Способ подключения:Торцевая заглушка источника питания выводит провода под напряжением и нейтраль, напрямую подключая к источнику питания драйвера или сети переменного тока. Беспроводная часть используется только для механической поддержки и подключения цепей и не обеспечивает подачу питания.

Отличие от однопроводного одностороннего решения:В однопроводном несимметричном решении внутренняя проводка трубки лампы требует конструкции, в которой «один провод входит, а другой провод подключается внутри к другому концу», что делает внутреннюю проводку относительно сложной. Напротив, в двухпроводном несимметричном решении и фазный, и нейтральный провода вводятся через одну и ту же торцевую заглушку, что обеспечивает более прямую конструкцию внутренней схемы, уменьшает потенциальные точки отказа и повышает безопасность.

Преимущества производства:Для производителей интегрированных ламп T5 этот метод обеспечивает более высокую эффективность сборки, чем использование несимметричных торцевых крышек. Поскольку все шнуры питания сосредоточены на одном конце, нет необходимости в перекрестной проводке внутри трубки лампы, что снижает риск внутренних коротких замыканий.

Приложения:Медицинское освещение, образовательное освещение, элитные коммерческие дисплеи.
