Корпус двухсторонней светодиодной трубки T8 для линейного освещения OEM

JE'sКорпус двусторонней светодиодной трубки T8представляет собой пустую платформу для OEM-проектов линейного освещения. Подтвержденная конфигурация имеет внешний диаметр 26 мм, две позиции печатной платы размером 12 × 1 мм, внутренний алюминиевый профиль 6063, корпус из прозрачного или матового поликарбоната, пластиковые торцевые крышки и расположение внешнего драйвера. Доступны стандартные или индивидуальные длины от 600 мм до 2400 мм, предлагаются конфигурации IP20 и IP65.

Ключевое словожилье. Этот продукт не станет рабочей лампой до тех пор, пока не будут выбраны и интегрированы светодиоды, сборки печатных плат, проводка, драйвер, концевая заделка и все необходимые уплотнения. Поэтому покупатели должны оценивать его по контролируемому чертежу и собранному образцу, а не только по названию T8. Просмотрите текущиеДвусторонний светящийся корпус T8перед отправкой вашей печатной платы и требований к проекту в JE.

Продукт представляет собой пустой OEM-корпус, а не готовую лампу T8 или замену люминесцентной лампы.

«T8» обозначает общий формат лампы, но не устанавливает электрическую или механическую совместимость с существующим люминесцентным светильником. Корпус толщиной 26 мм может выглядеть знакомо, но при этом используются совершенно другие платы, проводка, торцевые заглушки, детали крепления и архитектура питания.

Не предполагайте, что он поддерживает обычный люминесцентный балласт, подходит для патрона лампы G13, имеет контакты, рассчитанные на сетевое питание, или может заменить установленную лампу один к одному. Ни одна из этих деталей не подтверждается диаметром корпуса. Если требуется совместимость с модификацией, укажите на аттестационном чертеже базовую геометрию, расположение контактов, общую длину лампы, электрический вход, режим проводки и интерфейс крепления.

Это различие также влияет на покупку. В спецификации корпуса указаны профиль и корпус корпуса. Он сам по себе не определяет количество светодиодов, цветовую температуру, светоотдачу, оптическое распределение, мощность, поведение драйвера, затемнение, защиту от перенапряжения, рабочую температуру или срок службы. Это решения по готовому светильнику, контролируемые программой проектирования компонентов и квалификации покупателя.

Поперечное сечение двухстороннего корпуса T8 в сборе

Сборка сочетает в себе круглый корпус из поликарбоната с внутренним алюминиевым профилем. Внутри этого поперечного сечения расположены две позиции печатной платы, каждая размером 12 × 1 мм. Такое расположение дает OEM-разработчику два места для установки светодиодных плат внутри одной трубки диаметром 26 мм.

Алюминиевая вставка обеспечивает определенную внутреннюю структуру для расположения печатных плат. Он также может участвовать в теплопередаче от плит, но тепловые характеристики нельзя определить только по названию сплава или профилю. Нагрузка светодиодов, конструкция платы, материал термоинтерфейса, качество контактов, потери драйвера, температура окружающей среды, ориентация трубок и поток воздуха — все это влияет на рабочую температуру. Утвердите тепловой расчет с установленными платами светодиодов.

Как парные позиции печатной платы поддерживают две светящиеся грани

Два положения печатной платы позволяют расположить светодиоды по двум сторонам трубки вместо того, чтобы полагаться на одну плату для освещения всей окружности. Это может подойти для двунаправленного линейного освещения, подвесных светильников, витринного освещения, транзитных интерьеров и других объектов, где свет необходим более чем в одном направлении.

Экструзия не гарантирует определенного угла луча или равного разделения света 50/50. Фактическое распределение зависит от ориентации печатной платы, корпуса светодиодов, расстояния между диодами, ширины платы, расстояния до поликарбоната, отделки рассеивателя, внутренних препятствий и близлежащих поверхностей светильника. Clear PC имеет тенденцию сохранять четкость светодиодов и направление вывода; матовый ПК более эффективно смешивает свет, но может уменьшить видимую интенсивность и смягчить управление лучом.

Перед утверждением оснастки или производства осмотрите освещенный образец с обеих сторон. Обратите внимание на светодиодное изображение, темные полосы возле алюминиевой вставки, изменение цвета, торцевые тени и разницу в яркости между двумя сторонами. Фотометрическое тестирование относится к уровню готового светильника, поскольку в пустом корпусе нет источника света.

Проверьте соответствие поставляемых компонентов корпуса светодиодам, узлам печатных плат, проводке, драйверу и уплотнениям, указанным покупателем.

В ценовом предложении на жилье должны быть отделены детали, поставляемые JE, от электрических компонентов, поставляемых покупателем. Согласно опубликованному описанию продукта, корпус может включать внутренний алюминиевый профиль 6063, прозрачный или матовый поликарбонат и пластиковые торцевые крышки. В архитектуре используется внешний драйвер. Точное содержимое упаковки, тип торцевой крышки, крепежные детали, уплотнения, детали для кабельных вводов и услуги по сборке по-прежнему должны быть указаны в предложении построчно.

Покупателю обычно необходимо определить платы светодиодов, светодиоды, проводку, разъемы, материал теплового интерфейса, драйвер, метод заземления, где это применимо, и окончательные электрические выводы. Для объекта IP65 ответственность за прокладки, герметик, кабельные вводы, уплотнение торцевой крышки и процесс сборки должны быть особенно ясными. Комплект деталей со степенью защиты IP65 не является автоматически светильником IP65 после неконтролируемой сборки на месте.

Таблица технических характеристик для чертежей и обзора компонентов

Используйте следующую матрицу в качестве отправной точки для проверки чертежа. Опубликованные значения идентифицируют доступную конфигурацию продукта; они не заменяют допуски конкретного проекта, проверки соответствия или проверку нормативных требований.

Фиксированная геометрия: диаметр 26 мм и две позиции печатной платы размером 12 × 1 мм, посадка и допуски утверждены на чертеже.

Диаметр 26 мм и парные позиции печатной платы 12×1 мм представляют собой геометрию ядра, но номинальных размеров недостаточно для выпуска. Плата, спроектированная с той же номинальной шириной, что и ее паз, может заедать, если допуски на изготовление платы, экструзия, изгиб, покрытие и сборка складываются в неправильном направлении. Неплотное прилегание создает другую проблему: смещение платы, нестабильный тепловой контакт или видимое смещение за диффузором.

Отправьте JE фактический контур печатной платы, а не просто напишите в запросе цен «плата 12 мм». Укажите толщину печатной платы, отделку кромок, паяльную маску или наросты покрытия вблизи области вставки, зоны защиты компонентов, выступы разъемов и предполагаемое направление вставки. В утвержденном чертеже должны быть указаны размеры, которые имеют решающее значение для установки, и указано, как эти размеры будут проверяться.

Конструкция и опции: внутренний алюминиевый профиль 6063, прозрачный или матовый поликарбонат, пластиковые торцевые заглушки, внешний привод, длина 600–2400 мм.

6063 обычно используется для экструдированных алюминиевых профилей, поскольку ему можно придать контролируемое поперечное сечение и можно использовать обычные процессы отделки. Тем не менее, «алюминий 6063» не является полной тепловой или механической характеристикой. Если для проекта важны состояние, обработка поверхности, проводимость, внешний вид или коррозионное поведение, добавьте требование в чертеж и запросите подтверждение.

Длина также меняется больше, чем цена покупки. Длинные корпуса более чувствительны к прямолинейности, повреждениям при обращении, установке печатной платы, доступу к проводке и конструкции корпуса. Убедитесь, что указанная вами длина относится к вырезанному профилю, корпусу из поликарбоната или всему собранному блоку, включая торцевые крышки. JE перечисляет стандартные иКорпус светодиодной трубки T8 нестандартной длиныварианты от 600 мм до 2400 мм; в предложении должна быть указана точная длина готовой продукции и допуск.

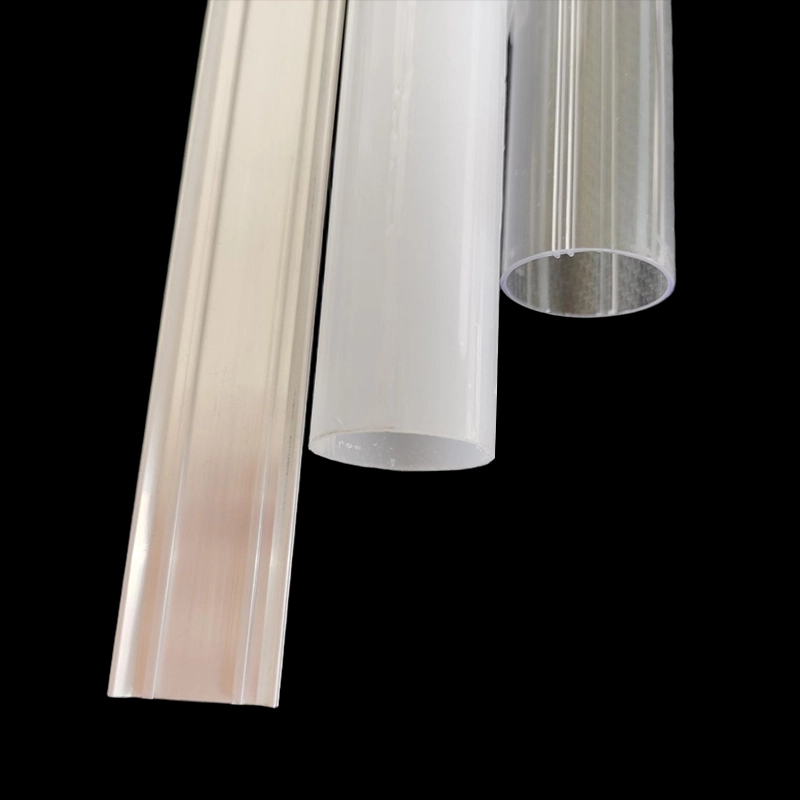

Прозрачный или матовый ПК, торцевая заглушка и варианты конфигурации IP20 или IP65

Выбирайте прозрачный поликарбонат, если видимость светодиодов, направленный свет или внешний вид внутренних плат приемлемы. Он может выявить расстояние между диодами, проводку, соединения и небольшие ошибки выравнивания, поэтому внутренняя сборка должна быть визуально чистой. Выбирайте матовый ПК, если вам нужно лучшее визуальное смешивание и меньше прямого светодиодного изображения. Матирование не заменяет адекватное расстояние между светодиодами или оптические испытания, и его влияние на передачу следует оценивать с помощью реального светового двигателя.

Торцевые заглушки часто становятся забытым интерфейсом. Они определяют, как закрывается трубка, как провода выходят из корпуса и как узел соединяется с окружающим светильником. Не следует считать, что пластиковая торцевая крышка обеспечивает стандартизированное флуоресцентное основание или водонепроницаемое уплотнение. Укажите на чертеже метод крепления, отверстие для кабеля, расположение разъемов, маркировку полярности, разгрузку от натяжения и требования к доступу для обслуживания.

IP20 уместен только в том случае, если готовая конструкция не требует защиты от проникновения воды. Вариант IP65 предназначен для пыленепроницаемой и водостойкой конфигурации, но рейтинг применяется только после того, как будет определена и протестирована система полного корпуса и метод сборки. Соединения торцевых крышек, кабельные вводы, сжатие уплотнений, поверхности разрезов и качество изготовления — все это может стать причиной утечки.

Спросите, как цитируемоеКонфигурация корпуса T8 IP20 или IP65отличается комплектующими и сборкой. Если JE поставляет отдельные детали для сборки на вашем заводе, согласуйте материалы уплотнений, расположение герметика, условия отверждения, где это необходимо, метод установки или крепления крышки, а также испытание готового продукта на проникновение. Не печатайте заявление об интеллектуальной собственности, основанное исключительно на разобранном образце корпуса.

Границы применения светильников для транзитных, коммерческих, архитектурных и защищенных наружных светильников

Двусторонний формат подходит для интерьеров железнодорожных транспортных средств, станций, коммерческого освещения, гаражей, школ, фабрик и других линейных объектов. Эти применения не имеют единого квалификационного стандарта, поэтому название приложения никогда не должно заменять инженерные требования.

Освещение для железнодорожных транспортных средств может потребовать проверки конкретного проекта на вибрацию, удары, поведение пламени и дыма, электрическую безопасность, электромагнитную совместимость, отслеживаемость материалов и надежное хранение. Геометрия корпуса 26 мм не соответствует ни одному из этих требований. Перед отбором проб предоставьте компании JE список необходимых испытаний или документов о материалах, чтобы недоступные доказательства были обнаружены раньше, а не во время подачи клиенту.

При выборе коммерческих и архитектурных светильников покупателям обычно необходимо сосредоточиться на внешнем виде, распределении света, интеграции монтажа, доступе водителя, обогреве, очистке и обслуживании. Матовый ПК может скрывать отдельные светодиоды, но длинная светящаяся линия все равно может показывать темные зоны на стыках плат или торцевых крышках. Создайте полноразмерный образец, если важен постоянный внешний вид; короткий монтаж не раскроет все производственные проблемы.

В гаражах, фабриках и защищенных местах на открытом воздухе добавляются пыль, влага, методы уборки, колебания температуры и возможное химическое воздействие. IP65 касается проникновения при определенных условиях испытаний, а не устойчивости к ультрафиолетовому излучению, химической совместимости, конденсации, ударопрочности или неограниченного воздействия на открытом воздухе. Эти свойства должны быть указаны и проверены отдельно. Если трубка будет находиться внутри другого герметичного светильника, также примите во внимание удерживаемое тепло и останется ли доступ к внешнему драйверу.

Доказательства одобрения: чертежи, выборочный контроль, методы испытаний, документация о материалах и поддержка подачи заявок UL или ETL без претензии на жилищную сертификацию.

Надежный пакет одобрений начинается с контролируемого чертежа поперечного сечения и сборочного чертежа. На них должен быть указан диаметр 26 мм, положение печатной платы, ключевые интерфейсы, обозначения материалов, детали торцевой крышки, определение длины и статус версии. Размеры, которые влияют на установку печатной платы, посадку крышки, монтаж или герметизацию, заслуживают явных допусков, а не общих замечаний.

Выборочная проверка должна охватывать размеры и практическую сборку. Вставьте настоящие печатные платы, проложите нужные провода, установите торцевые заглушки и проверьте всю длину на предмет изгиба, скручивания, царапин, изменений цвета, зазоров в крышках и смещения платы. Затем задействуйте предполагаемую систему светодиодов и драйверов в репрезентативных условиях, чтобы оценить температуру и внешний вид.

Прежде чем сравнивать результаты, необходимо согласовать методы испытаний. Для конструкции со степенью защиты IP65 определите, применимы ли испытания к собранному образцу JE или к вашему готовому светильнику, включая кабельный ввод и проводку. Документы на материалы могут включать декларации, технические характеристики или протоколы испытаний, но их доступность и актуальность должны быть подтверждены для конкретной приобретаемой смолы, алюминия, цвета и производственной конфигурации.

Поддержка подачи документов UL или ETL должна рассматриваться как координация документов, а не как общая заявка на сертификацию. Запись о материале, файл компонента или декларация поставщика не делают пустой корпус или готовую лампу внесенной в список UL или ETL. Окончательная конструкция, электрические компоненты, температуры, расстояния, проводка, корпус и предполагаемое использование могут быть проверены выбранным органом по сертификации.

Сообщите JE, какой путь подачи и какие документы требуются вашей лаборатории или партнеру по сертификации. Затем компания JE сможет подтвердить наличие предлагаемых материалов и конфигурации. Если конкретное признание, внесение в список, классификация воспламеняемости, номер файла или отчет об испытаниях являются обязательными, получите и проверьте эти доказательства перед утверждением заказа. Никогда не делайте выводов об этом на основе логотипа, общего семейства материалов или предыдущего проекта.

От обзора чертежей до утверждения образца и производственного предложения

Китай предлагает мощности по глубокой экструзии, но само по себе расположение завода мало что говорит о контроле вытяжки, подгонке компонентов или повторяемости. JE производит алюминиевые и пластиковые профили для светодиодного освещения, включая корпуса трубок, светодиодные профили, трубки для ПК, торцевые заглушки и корпуса с тройной защитой. Для этого проекта полезными доказательствами являются гибкий процесс рисования, репрезентативная выборка, определенный план проверки и предложение, которое четко определяет границы поставок.

Рабочий процесс настройки: проверка чертежей, обратная связь DFM, выбор пресс-формы, проверка образцов и контроль качества продукции.

Начните с заявки, а не с простого запроса на «корпус T8». Отправьте файлы печатной платы, общую длину объекта, оптические предпочтения, концевую заделку, входную цель, монтажный интерфейс и обязательные документы. JE может сравнить эти входные данные с существующей общедоступной формой или определить, необходимы ли частная форма и индивидуальная экструзия.

Во время пересмотра чертежа учитывайте зазор платы, зацепление торцевой крышки, прокладку проводов, зоны недоступности компонентов, уплотнительные поверхности и видимые косметические зоны. Обратная связь DFM должна определять размеры, которые трудно удерживать или проверять, а также любые изменения, влияющие на оснастку, сборку или стоимость. Пользовательский профиль может решить реальную проблему интерфейса, но он также добавляет одобрение инструментов и привязывает проект к новому сечению. Не заказывайте специальные инструменты только для того, чтобы избежать адаптации некритических кромок печатной платы.

Образец должен представлять согласованный материал, отделку диффузора, алюминиевое поперечное сечение, конструкцию торцевой крышки и длину, достаточно близкую для проверки реальных рисков. Запишите любое принятое отклонение. После того как образец пройдет размерные, сборочные, оптические, термические и применимые входные проверки, заморозьте версию чертежа, использованную для производственного предложения.

Контроль качества продукции должен быть привязан к наблюдаемым требованиям: идентичность материала, критические размеры поперечного сечения, длина разреза, прямолинейность, если указано, состояние поверхности, внешний вид диффузора, посадка торцевой крышки, вставка печатной платы и защита упаковки. Для герметичных сборок определите, как проверяется входная производительность и на каком уровне выборки. В предложении также должно быть указано право собственности на инструменты, где это применимо, стоимость образцов, количество заказа, время выполнения заказа, метод упаковки и условия доставки, а не оставлять эти вопросы на усмотрение по электронной почте.

Контрольный список запроса предложений: длина, геометрия печатной платы, диффузор, IP-мишень, торцевые заглушки, допуски, количество, упаковка, место назначения и необходимая документация.

• Длина:Укажите длину обрезки и необходимую общую длину в собранном виде в пределах доступного диапазона 600–2400 мм.
• Геометрия печатной платы:Укажите ширину, толщину, контур платы, положение разъема, расстояние между компонентами и направление вставки.
• Диффузор:Выберите прозрачный или матовый ПК и опишите оптический вид, который вам нужно продемонстрировать на образце.
• IP-цель:Укажите IP20 или IP65, кто выполняет окончательную сборку и какая готовая конфигурация будет тестироваться.
• Торцевые заглушки:Определите заделку, выход кабеля, требования к разъему или штырю, фиксацию, герметизацию и разгрузку от натяжения.
• Допуски:Отметьте критические размеры для установки печатной платы, зацепления крышки, монтажа, длины и сопрягаемых деталей.
• Количество:Укажите прототип, пилотный проект и ожидаемые объемы производства, чтобы можно было сравнить маршруты общедоступных и индивидуальных форм.
• Упаковка:Определите потребности в защите поверхности, ограничения на комплекты, маркировку и любые ограничения по обращению, связанные с длиной.
• Место назначения:Укажите страну, город или порт доставки, предпочтительные условия доставки и любые требования к импортным документам.
• Документация:Перечислите чертежи, отчеты об инспекциях, записи материалов, декларации, доказательства испытаний и документы для подачи сертификации, необходимые для утверждения.

Отправьте этот пакет вместе с версией чертежа, чтобы запросить образец плана и производственное предложение дляДвухсторонний корпус светодиодной трубки T8 диаметром 26 мм.
